Opis

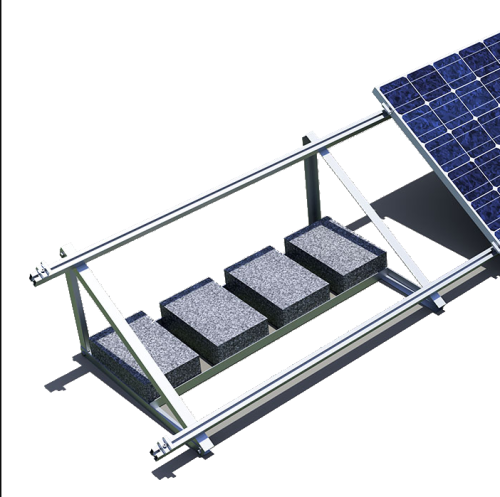

Konstrukcja montażowa balastowa bezinwazyjna przeznaczona na dach płaski dla paneli w orientacji poziomej.
Panele fotowoltaiczne powinny być ustawione pod optymalnym kątem, który dla warunków polskich wynosi około 30° względem poziomu.
Przy dachach płaskich konieczne jest wykonanie dodatkowej konstrukcji wsporczej.
Z jednej strony zapewnia ona odpowiednią wytrzymałość i sztywność paneli, z drugiej – optymalny kąt względem kąta padania promieni słonecznych.
Konstrukcje wsporcze paneli PV wykonywane są z tego samego materiału co ramy, czyli aluminium. Rozwiązanie takie zapobiega powstawaniu ogniw korozyjnych.
Podana cena systemu jest ceną dla 4 paneli o wymiarach: 1722 x 1134 x 30 mm (poziom).
Elementy w konstrukcji montażowej:
| Trójkąt montażowy 15 stopni |
8 szt. |
|---|---|
| Kątownik pod balast L1190 |
8 szt. |
| Stężenie TR-2 |
4 szt. |
| Guma SBR 10mm |
16 szt. |
| Szyna montażowa LIGHT SMA 40x40x1,2 L2200 |
6 szt. |
| Szyna montażowa SMA 40x40x1,2 L1240 |
2 szt. |
| Łącznik szyny 120x45 |
6 szt. |
| Klema środkowa 50x24 |
6 szt. |
| Klema końcowa 50/30 |
4 szt. |
| Śruba imbusowa M8x25 A2 |
10 szt. |
| Nakrętka kołnierzowa ząbkowana DIN 6923 M10 A2 |
52 szt. |
| Wpust przesuwny Nutenstein |
10 szt. |
| Śruba zamkowa |
8 szt. |
| ŚĄruba sześciokątna DIN 993 M10x25 A2 |
36 szt. |
| Śruba zamkowa M10x25 A2 |
16 szt. |
| Zaślepka szyny szara |
4 szt. |
