Konstrukcja na 4 mouły - system kotwiony na dachu płaskim (poziom)
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
5
Opis

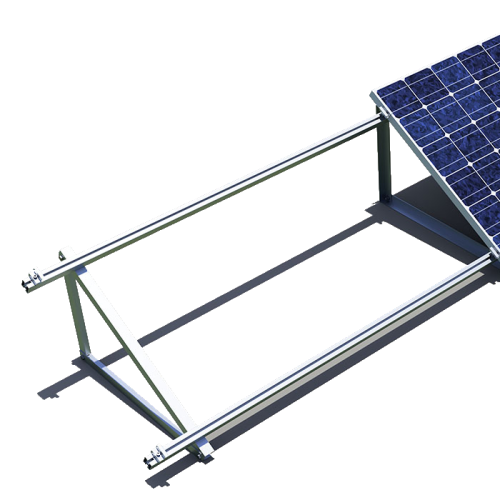

Konstrukcja montażowa kotwiona przeznaczona na dach płaski.
Panele PV musza być ustawione pod kątem, który dla warunków polskich wynosi około 30° względem poziomu.
Przy dachach płaskich konieczne jest wykonanie dodatkowej konstrukcji wsporczej.
Z jednej strony zapewnia ona odpowiednią wytrzymałość i sztywność paneli, z drugiej – optymalny kąt względem kąta padania promieni słonecznych.
Konstrukcje wsporcze paneli PV wykonywane są z tego samego materiału co ramy, czyli aluminium. Rozwiązanie takie zapobiega powstawaniu ogniw korozyjnych.
Podana cena systemu jest ceną za 4 szt. paneli 1722 x 1134 x 30 mm (poziom).
| Trójkąt montażowy 30 stopni |
8 szt. |
|---|---|
| Szyna montażowa LIGHT SMA 40x40x1,2 L2200 |
6 szt. |
| Łącznik szyny 120x45 |
6 szt. |
| Klema środkowa 50x24 |
6 szt. |
| Klema końcowa 50/30 |
4 szt. |
| Śruba imbusowa M8x25 A2 |
10 szt. |
| Nakrętka kołnierzowa ząbkowana DIN 6923 M10 A2 |
28 szt. |
| Wpust przesuwny Nutenstein |
10 szt. |
| Śruba imbusowa M8x25 A2 |
10 szt. |
| Śruba sześciokątna DIN 993 M10x25 A2 |
28 szt. |
| Śruba z gwintem podwójnym bez podkładki M10 x200 A2 |
16 szt. |
| Zaślepka szyny szara |
4 szt. |
